Lärmschutzelemente Bahn

Lärmschutzelemente für die Bahn

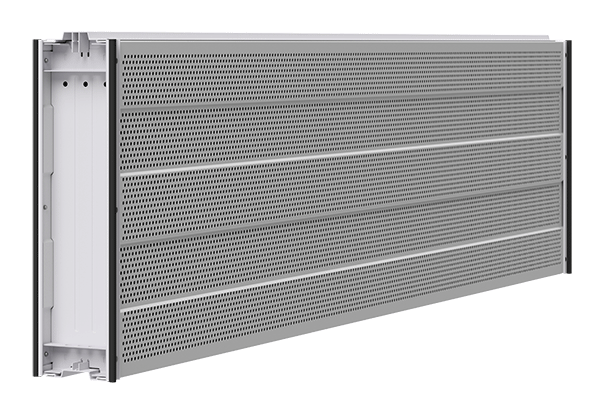

Lärmschutzelement

einseitig oder beidseitig hochabsorbierend
Aluminium, Polyester-kunststoffpulverbeschichtet

Luftschalldämmung
DLR = 30 – 35 dB (EN 16272)
DLR = 25 – 31 dB (EN 1793)

Schallabsorption
DLα = 12 – 15 dB (EN 16272)
DLαNRD = 11 dB (EN 1793)

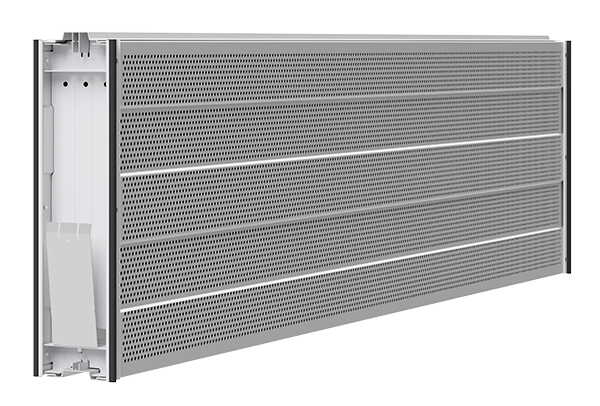

Optionales Erdungsblech für Bahnerdung der Lärmschutzelemente.

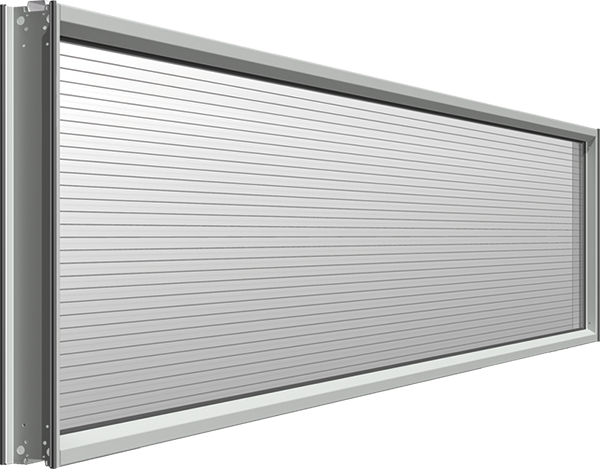

Transparentes Bahn-Lärmschutzelement

reflektierend
Aluminium, Polyester-kunststoffpulverbeschichtet

transparente Materialien:
Plexiglas Soundstop XT, GSCC;
Verbundsicherheitsglas VSG
Glasdicke: 12 - 20 mm

Luftschalldämmung
DLR = 32 – 35 dB (EN 16272)
DLR = 26 – 33 dB (EN 1793)
(in Abhängigkeit zur jeweiligen Glasart)

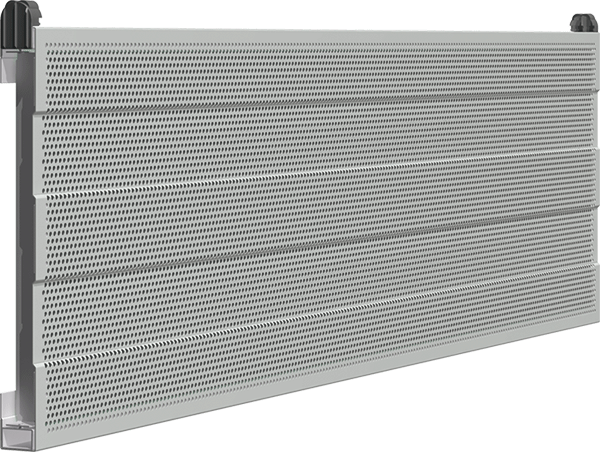

Paneele

hochabsorbierend
Aluminium, Polyester-kunststoffpulverbeschichtet

Schallabsorption
DLα = 12 dB (EN 16272)
DLαNRD = 11 dB (EN 1793)

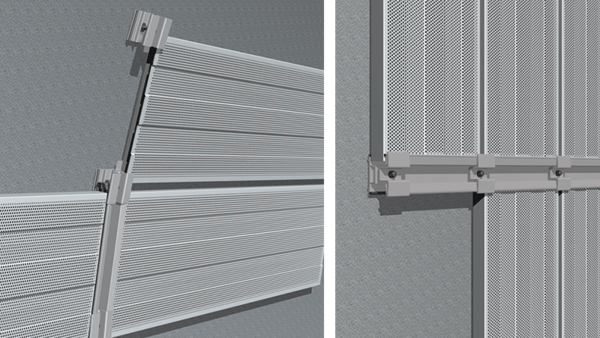

Anwendung in Horizontal- und Vertikalverbau
Die hochabsorbierenden Wandverkleidungen werden für höchste Beanspruchungen im Tunnelbereich eingesetzt. Optional Ausführung mit integriertem Erdungssystem möglich.

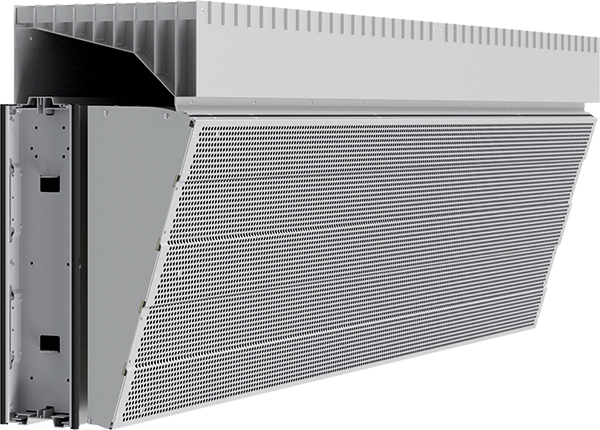

Schall-Resonator

Aufsatzelement mit λ/4 - Resonator
Schallbeugungsindex-Differenz DLRΔDI, SITU = 2 dB

Delta Top
Aufsatzelement

einseitig oder beidseitig hochabsorbierend
Aluminium, Polyester-kunststoffpulverbeschichtet

Luftschalldämmung
DLR = 30 dB (EN 16272)
DLR = 25 – 26 dB (EN 1793)

Schallabsorption
DLα = 12 – 15 dB (EN 16272)
DLαNRD = 11 dB (EN 1793)

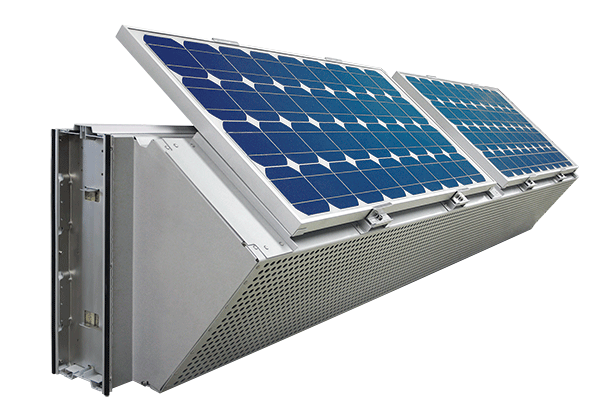

PV-Element Silent Solar

einseitig oder beidseitig hochabsorbierend
Aluminium, Polyester-kunststoffpulverbeschichtet

Luftschalldämmung
DLR = 30 dB (EN 16272)
DLR = 25 – 26 dB (EN 1793)

Schallabsorption
DLα = 12 – 15 dB (EN 16272)
DLαNRD = 8 – 11 dB (EN 1793)

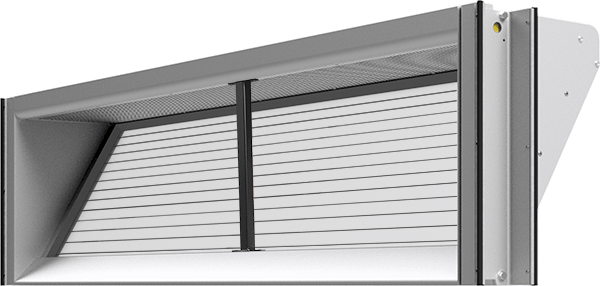

Silent View

transparent UND absorbierend
Aluminium, Polyester-kunststoffpulverbeschichtet

transparente Materialien:
Plexiglas Soundstop XT, GSCC;
Glasdicke: 15 mm

Luftschalldämmung
DLR = 31 dB (EN 16272)
DLR = 27 dB (EN 1793)

Schallabsorption
DLα = 4 dB (EN 16272)
DLαNRD = 4 dB (EN 1793)
